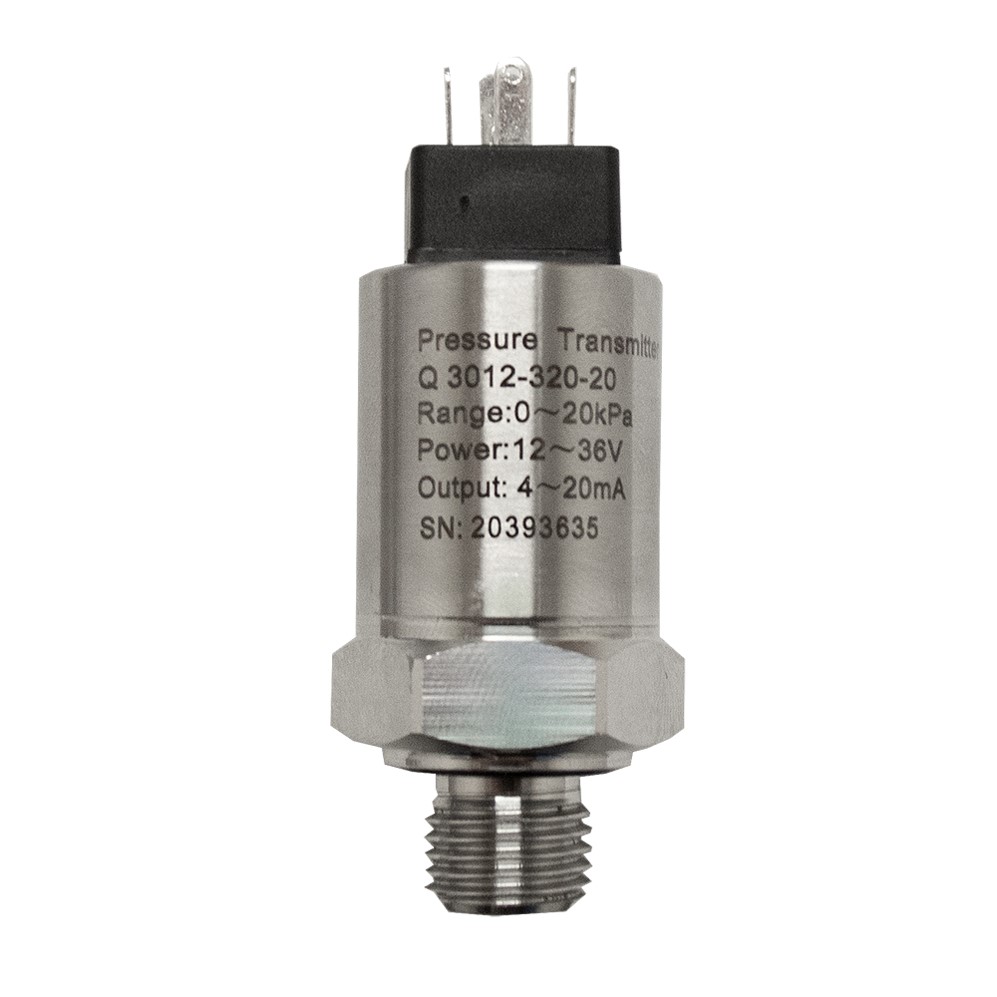

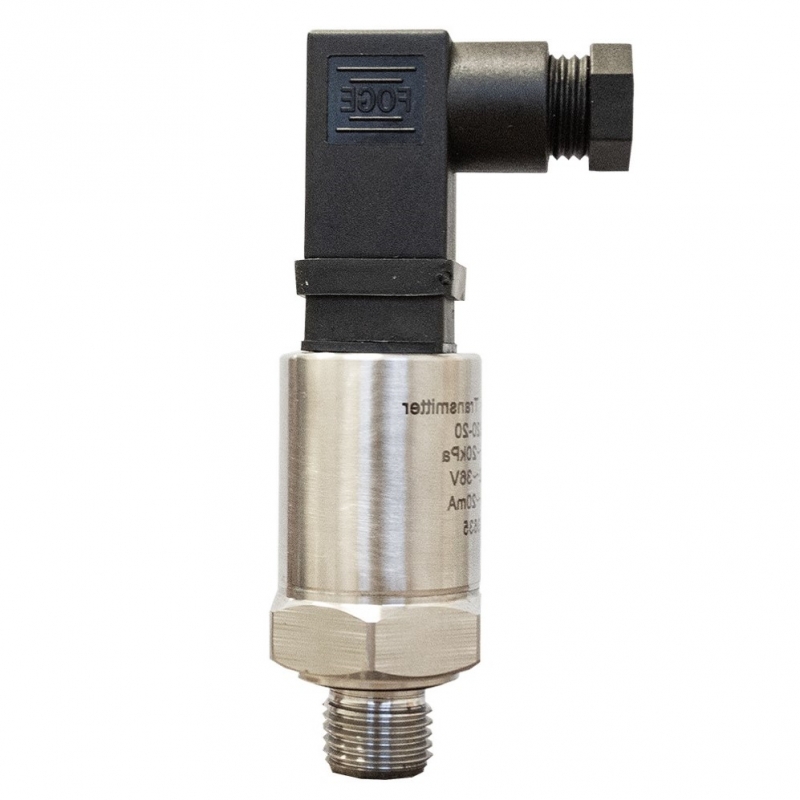

Trycktransmitter med kompakt format

Q 3012 är en kompakt och högkvalitativ trycktransmitter för industriella miljöer. Den smala formfaktorn 23,5mm gör den idealisk i trånga utrymmen utan att kompromissa med prestanda eller driftsäkerhet. Tryckområde från: -1 till 100 bar. Standardiserade utsignaler 4–20 mA, 0–5 V eller 0–10 V för enkel inkoppling mot de flesta styr- och övervakningssystem.

Kontakta oss

Produktbeskrivning

En trycktransmitter, tryckgivare, är nyckelkomponenten som översätter det faktiska trycket i ett system till en tydlig elektrisk signal och gör det möjligt att övervaka, styra och optimera processer med hög precision. Qvintus Q 3012 kombinerar ett litet smalare format med hög noggrannhet, robust konstruktion, snabb respons och lång livslängd, vilket gör den till ett pålitligt val för allt från hydraulik och pneumatik till värme-, energi- och industrisystem.

Transmitterhuset och alla vätskeberörda delar är tillverkade i rostfritt stål 304 eller 316L, vilket ger lång livslängd och hög tålighet mot korrosion. Kapslingsklassen är IP65.

Tekniska egenskaper

Tryckområde från: Tryckområde från: -1 till 100 bar
Hög noggrannhet: Upp till 0,5% FS (finns även med 0,25% FS)
Utgång: 4-20mA (2 wire), 0-5V and 0-10V (3 wire)
Rostfritt stål 304 eller 316L

Mätområden

Medium -30...+105°C
Omgivning -20...+80°C
Lagring -40...+120°C

Finner du inte det du söker? Kontakta oss, vi gillar och hjälpa till, det ingår i priset!

Material dykrör

S = Rostfritt stål
SS = Rostfritt syrabeständigt stål

Modelnummer

Q 3012

Tryckintervall

0 = 0-1 bar
1 = 0-2,5 bar
3 = 0-6 bar
4 = 0-10 bar
5 = 0-16 bar
6 = 0-25 bar
8 = 0-40 bar
9 = -1-0 bar
10 = -1-9 bar
11 = 0-0,25 bar
12 = -1-15 bar
13 = 0-50 bar

Utgång

A = 4-20mA
V = 0-10V
W = 0-5V

Gängtyp

1 = 1/4" BSP
2 = 1/2" BSP
3 = 1/4" NPT
4 = 1/2" NPT

Exempel

Q 3012SS1A4 = Q 3012, Rostfritt syrabeständigt stål, 0-1 bar, 4-20mA, 1/2"NPT

Dokument

D1 (Q 3012) SVE.pdf
