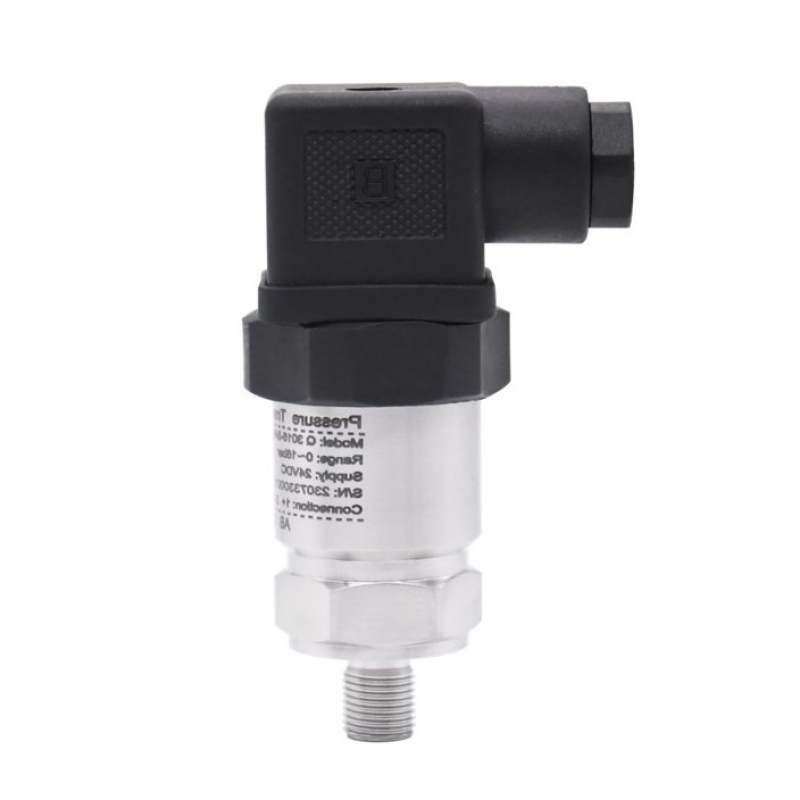

Artnr: Q 3016

Trycktransmitter medicinsk version

Qvintus Q 3016-serien och särskillt Q 3016-M, den medicinska versionen, är specifikt framtagen för användning med syrgas, lustgas, medicinsk luft och andra rena gaser. För att säkerställa full kompatibilitet i dessa kritiska system är den fri från olja och fett enligt ISO 15001. Givaren har ett brett tryckområde upp till 1000 MPa, hög noggrannhet och standardiserade utsignaler 4–20 mA, 0–5 V eller 0–10 V för enkel inkoppling mot de flesta styr- och övervakningssystem.

Kontakta oss
Produktbeskrivning

Varför ISO 15001 är avgörande i medicinsk miljö

Transmittern, tryckgivaren, uppfyller ISO 15001 som ställer tydliga krav på material, konstruktion och renhetsnivåer för utrustning som används i medicinska gasinstallationer. Q 3016-M uppfyller dessa krav genom en rengöringsprocess som eliminerar oljerester, partiklar och andra föroreningar som annars skulle kunna äventyra säkerheten. Olja och fett kan antändas i kontakt med höga halter syrgas, vilket innebär en allvarlig explosionsrisk.

En trycktransmitter är nyckelkomponenten som översätter det faktiska trycket i ett system till en tydlig elektrisk signal och gör det möjligt att övervaka, styra och optimera processer med hög precision. Qvintus Q 3016 kombinerar hög noggrannhet, robust konstruktion och snabb respons och lång livslängd.

Transmitterhuset och alla vätskeberörda delar är tillverkade i rostfritt stål 304 eller 316L, vilket ger lång livslängd och hög tålighet mot korrosion.

Tekniska egenskaper

  • Tryckområde från: 0 till 1000 bar
  • Noggrannhet: 1% FS (finns även med 0,5% FS)
  • Utgång: 4-20mA (2 wire), 0-5V and 0-10V (3 wire)
  • Fri från olja och fett enligt ISO 15001 (Q 3016-M)
  • Q 3016 A = AC/DC version
  • Rostfritt stål 304 eller 316L

Mätområden

  • Medium -40...+125°C
  • Omgivning -40...+80°C
  • Förvaring -40...+80°C

Finner du inte det du söker? Kontakta oss, vi gillar och hjälpa till, det ingår i priset!

Teknisk specifikation
  • Trycktransmitter, tryckgivare: Medicinsk version, hög renlighet
Material dykrör
  • S = Rostfritt stål
  • SS = Rostfritt syrabeständigt stål
Modelnummer
  • Q 3016-M
  • Q 3016-A
Tryckintervall
  • 0 = 0-1 bar
  • 1 = 0-2,5 bar
  • 3 = 0-6 bar
  • 4 = 0-10 bar
  • 5 = 0-16 bar
  • 6 = 0-25 bar
  • 8 = 0-40 bar
  • 9 = -1-0 bar
  • 10 = -1-9 bar
  • 11 = 0-0,25 bar
  • 12 = -1-15 bar
  • 13 = 0-50 bar
Utgång
  • A = 4-20mA
  • V = 0-10V
  • W = 0-5V
Gängtyp
  • 1 = 1/4" BSP
  • 2 = 1/2" BSP
  • 3 = 1/4" NPT
  • 4 = 1/2" NPT
Exempel
  • Q 3016-MSS1A4 = Q 3016-M, Rostfritt syrabeständigt stål, 0-1 bar, 4-20mA, 1/2"NPT
