Differenstryckstransmitter med HART kommunikation

En differentialtryckgivare är ett mätinstrument som används för att bestämma skillnaden i tryck mellan två punkter i ett system. I stället för att bara mäta hur stort trycket är på en enda plats, jämför den trycket på en högtryckssida och en lågtryckssida. Skillnaden mellan dessa två värden berättar mycket om hur systemet fungerar.

Genom att mäta denna tryckskillnad kan man till exempel se hur snabbt en vätska eller gas rör sig genom ett rör, om ett filter börjar täppas igen eller hur mycket vätska som finns i en sluten tank. Många industriella processer bygger just på att förstå hur trycket förändras mellan två punkter, och differentialtryckgivaren är därför ett av de mest användbara instrumenten inom processmätning.

Exakt mätning med direkt avläsning

LCD-displayen visar aktuellt tryck lokalt på plats, vilket underlättar felsökning, driftkontroll och funktionsverifiering. Utsignal 4–20 mA HART. Snabb responstid på ned till 0,1 sekund samt en långtidsstabilitet på ±0,1 % per år ger en driftsäker och underhållssnål lösning som presterar på topp i upp till fem år utan service.

Material anpassade för industrin

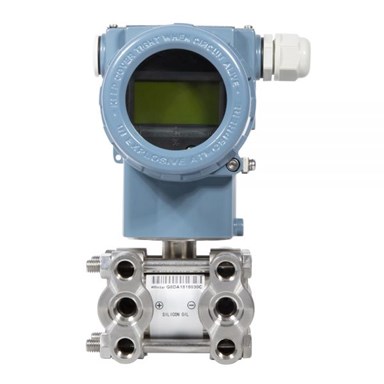

Q 3051S-DP är tillverkad i högkvalitativa material för lång livslängd och stabil prestanda. De mediaberörda delarna består av 316L rostfritt stål, och tryckporten av 316 rostfritt stål, vilket ger utmärkt korrosionsbeständighet. Huset är tillverkat i aluminiumlegering, vilket gör konstruktionen både robust och lätt.

Tekniska egenskaper

• Mätområde: 1 mbar till 30 bar
• Noggrannhet: ±0,075 % eller ±0,05 % av kalibrerat område
• Arbetstrycksnivåer: 160 bar, 250 bar, 400 bar
• Statisk tryckfel: ≤ ±0,1 % per 100 bar
• Temperaturprestanda: ≤ ±(0,20 × TD + 0,10) % × spann (–20 °C till 65 °C)
• Utsignal: 2-tråds 4–20 mA DC, HART, linjär eller kvadratrot
• Signalgränser: Min. 3,9 mA, Max. 20,5 mA
• Responstid: 0,1 s Sensor: 0,1–1,6 s, Justerbar: 0,1–60 s
• Miljötemperatur: –40 °C till 85 °C (LCD: –20 °C till 65 °C)
• Långtidsstabilitet: ±0,1 % per år
• Påverkan av matningsspänning: ±0,001 % per 10 V (12–42 V DC)

Rekommenderas att utrustas med QVINTUS 5-ventils eller 3-ventils grenrör för blockering, utjämning och avluftning
