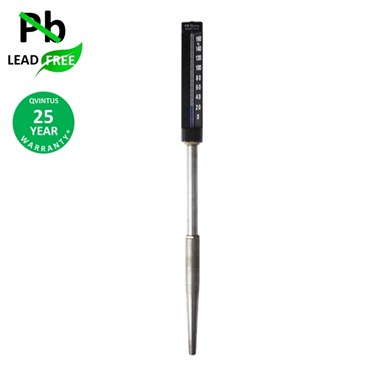

Termometer med svetsficka och halsrör

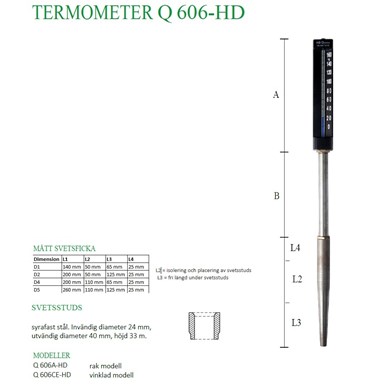

Industritermometer i rak eller vinklad modell. Hus i återvunnet pressgjutet aluminium 36x200 mm (se A på bild). Lättavläst prismatisk vätskepelare. Halsrör i stål 100-150 mm (B). Svetsficka i helsvarvat utförande DIN 43763 i stål, legerat stål eller rostfritt syrafast stål. Gradering 0+160°C, eller direkt efter kunds önskemål. Köp till svetsstuds, 25 års garanti.

Kontakta oss

Produktbeskrivning

För miljöer med hög temperatur och högt tryck. Svetsfickans L3-längd bör utgöra 2/3-delar av rörledningens dimension. För optimal avläsning vid temperaturväxlingar bör svetsfickan fyllas med termometerpasta Q 600. Vid installation rekommenderas även tillägg av svetsstuds.

Med sin robusta konstruktion och anpassningsbara svetsficka är den ett utmärkt val för dig som behöver exakt temperaturmätning i trycksatta system, värmeväxlare, pannor eller processrör.

Finner du inte det du söker så hjälper vi dig gärna att ta fram rätt modell, även unika kundanpassade lösningar.

Fördelar med Q 606HD-serien

Robust svensktillverkad
Hus i högkvalitativ i pressgjuten aluminium, mått 36x200 mm.
Halsrör i stål (100–150 mm) ger vibrationsstabil och säker montering.
Svetsficka i helsvarvat utförande för hög trycktålighet och lång livslängd.
Kompatibel med svetsstuds och termometerpasta Q 600 för optimal värmeöverföring.
Tydlighet, lättavlästa prismatiska vätskepelare för säker och snabb kontroll.
Dykrör i flera olika material, blyfri mässing*, stål, rostfritt eller saltvattenbeständig mässing.
Anpassning, standardmodeller i lager för omgående leverans men kan även specialbeställas och kundanpassas efter behov.

Söker du en högkvalitativ robust termometer för utsatta industrimiljöer ger QVINTUS Q 606-serien dig trygghet i mätningen år efter år. Samtliga varianter av Qvintus Q 606 termometrar omfattas av 25 års garanti (ej glas).

* Blyfri mässing enligt det accepterade värdet angivet i RoHS-direktivet (med en blyhalt som inte utgör mer än 0.1% av dykrörets totala vikt.

Teknisk specifikation

Kategori: Termometer
Modell: Lång rak med svetsficka och halsrör
Hus: Pressgjutet aluminium 36x200 mm

Gradering

1 = 0+120°C
2 = 0+160°C
3 = -30+50°C
30 = 0+30°C
4 = 0+200°C
5 = 0+60°C
6 = 0+80°C
7 = -20+30°C
8 = -20+60°C
9 = 0+100°C
10 = -50+50°C
11 = -40+80°C
12 = -10+100°C
13 = 0+150°C

Längd dykrör

1 = 40 mm
2 = 63 mm
3 = 100 mm
4 = 160 mm
5 = 200 mm
6 = 250 mm
7 = 300 mm
8 = 350 mm
9 = 400 mm

Material dykrör

1 = mässing
2 = stål
3 = rostfritt syrafast stål
3G = rostfritt stål
4 = avzinkningshärdig mässing
5 = saltvattenbeständig mässing
6 = blyfri mässing*

Dokument

Q 606-HD. B10 SVE.pdf
