Bruks- och underhållsanvisning för Q 200-tryckmätare

Den här anvisningen beskriver hur Q 200-tryckmätaren, manometern ska installeras, användas, inspekteras och underhållas för att säkerställa tillförlitlig mätning och en lång livslängd. Följ rekommendationerna för arbetstryck, temperatur, installationsmiljö, rengöring och noggrannhetskontroll.

Användning och arbetstryck

Q 200-tryckmätaren bör användas vid ett arbetstryck som inte överstiger 75 % av mätarens fullskalavärde.

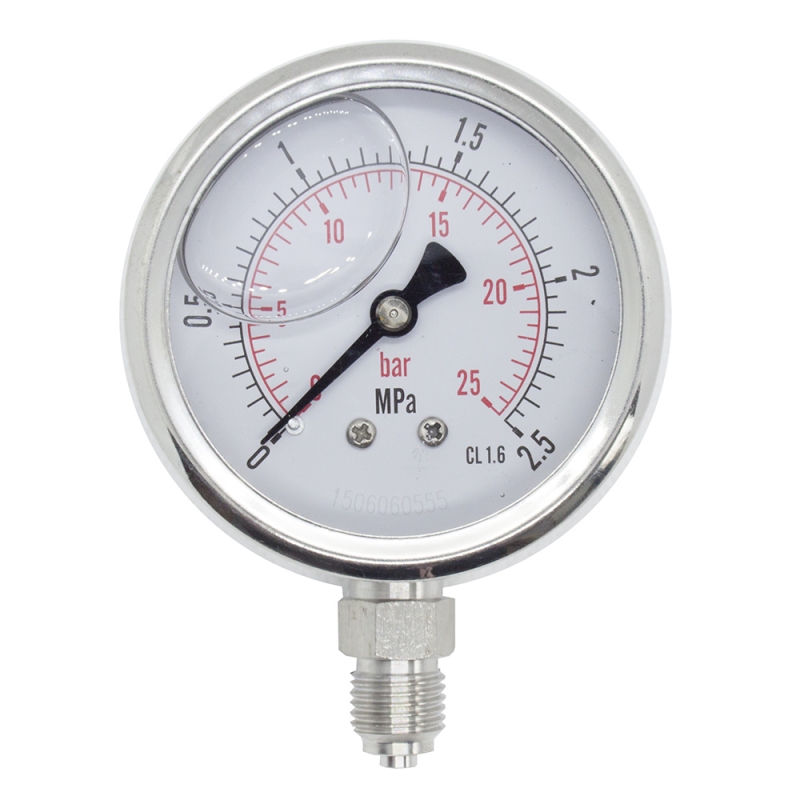

  • I miljöer med kraftiga vibrationer eller tryckstötar rekommenderas en glycerinfylld tryckmätare.
  • Vid användning med aggressiva medier bör anslutningar av syrafast rostfritt stål användas.
  • Fiberpackningar används som standardtätning. Vid högre temperaturer eller tryck rekommenderas kopparpackningar.

Temperatur och installationsmiljö

Tryckmätarens rekommenderade omgivningstemperatur är −25 °C till +65 °C.

Vid temperaturer över +65 °C bör en vattensifon eller en tryckmätare av rostfritt stål användas. Mätaren är avsedd för installation inomhus och ska skyddas mot regn, nederbörd och annan direkt fuktpåverkan.

Placera mätaren så att den är lättillgänglig för avläsning, inspektion och eventuellt underhåll.

Inspektion och rengöring

Kontrollera mätaren regelbundet med avseende på:

  • synliga skador
  • korrosion
  • läckage
  • nedsmutsning av urtavlan
  • ojämn rörelse hos visaren.

Visaren ska röra sig jämnt och återgå till noll när trycket släpps.

Rengör mätaren med en mjuk, torr trasa. Vid behov kan en mild tvållösning och en lätt fuktad trasa användas. Undvik aggressiva kemikalier och lösningsmedel, eftersom dessa kan skada mätarens material och ytskikt.

Kalibrering och noggrannhetskontroll

Kontrollera mätarens noggrannhet regelbundet genom att jämföra avläsningarna med en kalibrerad referensmätare.

Vid betydande avvikelser bör mätaren omkalibreras eller bytas ut. För applikationer med höga noggrannhetskrav rekommenderas fabrikskalibrering.

Underhåll

Under normala driftsförhållanden är tryckmätaren i regel underhållsfri. Regelbundna kontroller bör ändå genomföras för att säkerställa korrekt och säker funktion.
