När mätningen lurar dig – vanliga installationsmissar som ger fel värden i VVS-system

Mätning i döda zoner och efter störda flöden

För att en temperatur- eller tryckgivare ska visa rätt bör den placeras där mätmediet rör sig stabilt. Ett vanligt installationsfel är att givare monteras i så kallade döda zoner, områden i rörsystemet där flödet är mycket lågt eller står stilla. Exempelvis vid blindändar i rörsystem eller på platser med för stor rördimension i förhållande till flödet. I dessa zoner påverkas temperaturen kraftigt av rörväggen och omgivningen, vilket gör att mätvärdet inte speglar processens verkliga förhållanden.

Liknande problem uppstår när mätning sker för nära pumpar och ventiler. Direkt efter dessa komponenter är flödet turbulent och trycket pulserande, vilket ger instabila och missvisande värden. För tillförlitlig mätning bör givare placeras i ett rakt rörstycke, normalt minst fem till tio rördiametrar efter pump eller ventil, där flödet hunnit stabilisera sig.

För grunt instick – när givaren inte når mediet på korrekt sätt

Ett annat vanligt problem är otillräckligt insticksdjup på temperaturgivare och termometrar. När sensorn hamnar för nära rörväggen påverkas den mer av omgivningstemperatur och värmeledning från röret än av själva mediet. Resultatet blir mätvärden som avviker, särskilt vid låga flöden.

För korrekt mätning måste sensorn nå in i den del av flödet där temperaturen är mest representativ, vilket oftast innebär nära rörcentrum. Som generell riktlinje bör insticksdjupet vara minst fem gånger sensorns diameter, och gärna mer vid låg flödeshastighet eller större rördimensioner.

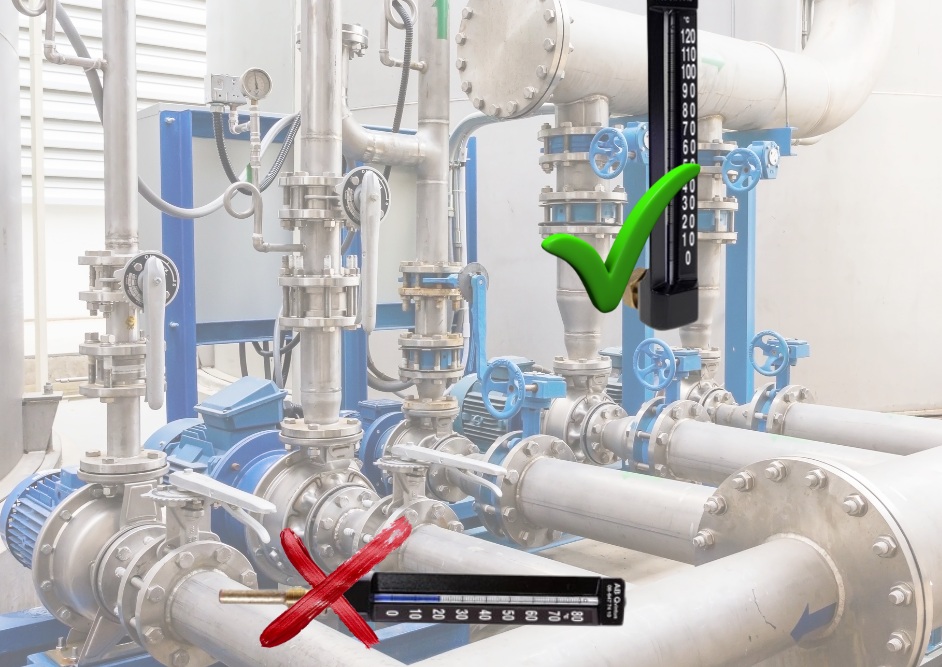

Vätskefyllda termometrar som monteras fel

Vätskefyllda termometrar är konstruerade för vertikal montering. Vi ser då och då exemepl på installationer där dessa monterats liggande, ofta i syfte att vara enklare att läsa av. När de monteras liggande kan vätskekolumnen brytas upp, luftbubblor bildas och avläsningen bli osäker. Eftersom termometern dessutom är kalibrerad för stående läge leder liggande montage till systematiska mätfel. Välj istället en vinklad termometer eller en termomter med vridbart hus.  Om olyckan varit framme och vätskepelaren delat på sig kan detta vanligen lösas genom att montera av dykröret och ta ur glaset. Värm därefter upp kulan i glasets nedre del, så att vätskan rör sig mot
expansionsrummet längst upp i glaset. Fortsätt uppvärmningen tills all vätska fångats upp till en enhetlig pelare i expansionsrummet. Utför hela uppvärmningen långsamt och med stor försiktighet, kyl därefter hastigt ner kulan i glasets nedre del.

När isoleringen inte räcker hela vägen

Temperaturgivare är känsliga för påverkan från omgivningen, men trots detta lämnas insticksställen ofta oisolerade. Även om röret i sig är isolerat kan en exponerad givarhals fungera som en värmebrygga, vilket leder till mätfel.

Konsekvensen blir att givaren mäter en blandning av mediets och omgivningens temperatur, vilket påverkar både reglering och energiprestanda.

Manometrar utan skydd och avstängning

Manometrar som monteras direkt mot systemet utan avstängningsventil eller dämpning utsätts ofta för tryckpulser, särskilt nära pumpar. Detta gör att visaren darrar eller slår, vilket riskerar slita ut mätmekanismen.
En korrekt installation inkluderar alltid möjlighet att stänga av manometern vid service samt dämpning vid pulserande tryck. Placeringen bör väljas där trycket är stabilt och representativt för systemets normala drift.

Många driftproblem i VVS-system uppstår inte akut, utan växer fram över tid och ofta är orsaken installationsdetaljerna ovan som förbises vid montage. Dessa problem kan vara svåra att åtgärda i efterhand, men enkla att undvika från början.
